C3 / FIT & FORM
WONZ Nimbus 靠枕版保留连续软质后枕和两侧电子仓,在侧面建立更清晰的材质分区与色彩记忆点。本轮提供四套完整配色,可在同一模型上切换、旋转和拆解比较。
产品本体提供前、后、左、右、俯、仰六个正交视角,完整展示前后不对称结构、两侧细节、内侧电极与底部关系。左、右两面均保留,因为侧面色签与细节并不完全对称。透视效果图帮助理解体量,不能代替完整六视图。
头模佩戴图补充产品与额头、耳朵及枕部的相对关系。本轮提供佩戴主视角和多角度对照,静态图采用墨蓝 / 电钴配色;网页可直接在头模上旋转观察并切换四套配色。产品保持原尺寸;头模是设计示意,不能据此认定适合全部头围或已经通过压力、舒适性验证。
产品六视图高清板 · 佩戴多角度高清板 · 佩戴主视角 · C3 视图图册 PDF
深海 / 陶土以冷暖反差建立识别,作为推荐方向;陶白 / 酸柚更轻盈明快;墨蓝 / 电钴让功能面成为鲜明焦点;乌梅 / 晨粉保留柔和、个人化的表达。
每套配色分别定义织物、内衬、侧仓、短签、缝线、标记、按键和支撑的颜色。网页切换会改变实际三维模型的材质颜色,保留织纹、凹凸和粗糙度;每套方案另有整体与侧仓细节的高清棚拍渲染。
屏幕配色表达设计意图,受显示器和光照影响,不能替代实体织物、涂层与色板打样。最终颜色、光泽、耐磨和量产一致性应以实物样板确认。
网页默认显示“头模佩戴”,可随时切到“产品本体”。六个命名视角使用正交投影并锁定旋转,滚轮仍可缩放、右键仍可平移;选择“透视”恢复拖动旋转。头模佩戴和产品本体均可使用六个方向。进入内部结构、拆解或推动分解滑块时,头模暂时隐藏以露出结构,恢复完整外观后显示所选佩戴状态。头模若载入失败,会明确提示并保留产品显示。
选择配色,再拖动透视模型旋转、滚轮缩放或右键平移。“侧仓特写”便于观察材质交界;“内部结构”隐藏外套和壳体,分解滑块展示装配层次。点击模型或零件菜单查看结构定义。点击渲染缩略图可打开高清图。
当前配色会保留在网页地址中,复制链接即可指向同一方案。评审笔记只保存在当前浏览器;导出笔记会同时记录当时所选配色。存图保存当前三维视角。
后六、前二采集点,另设参考和偏置触片;电极编号为模型索引。C3 在 C2 外观、配色与材质基础上增加头模和完整视图,C0 工程图继续作为尺寸参考。C3 视图图册用于形态与佩戴评审,不是带完整公差和工艺要求的生产图纸。
C3 Blender 佩戴场景 · 示意头模 GLB · C3 视图图册
C2 GLB 模型 · C2 Blender 源文件 · C0 四页 A3 参考图纸 · C0 零件索引

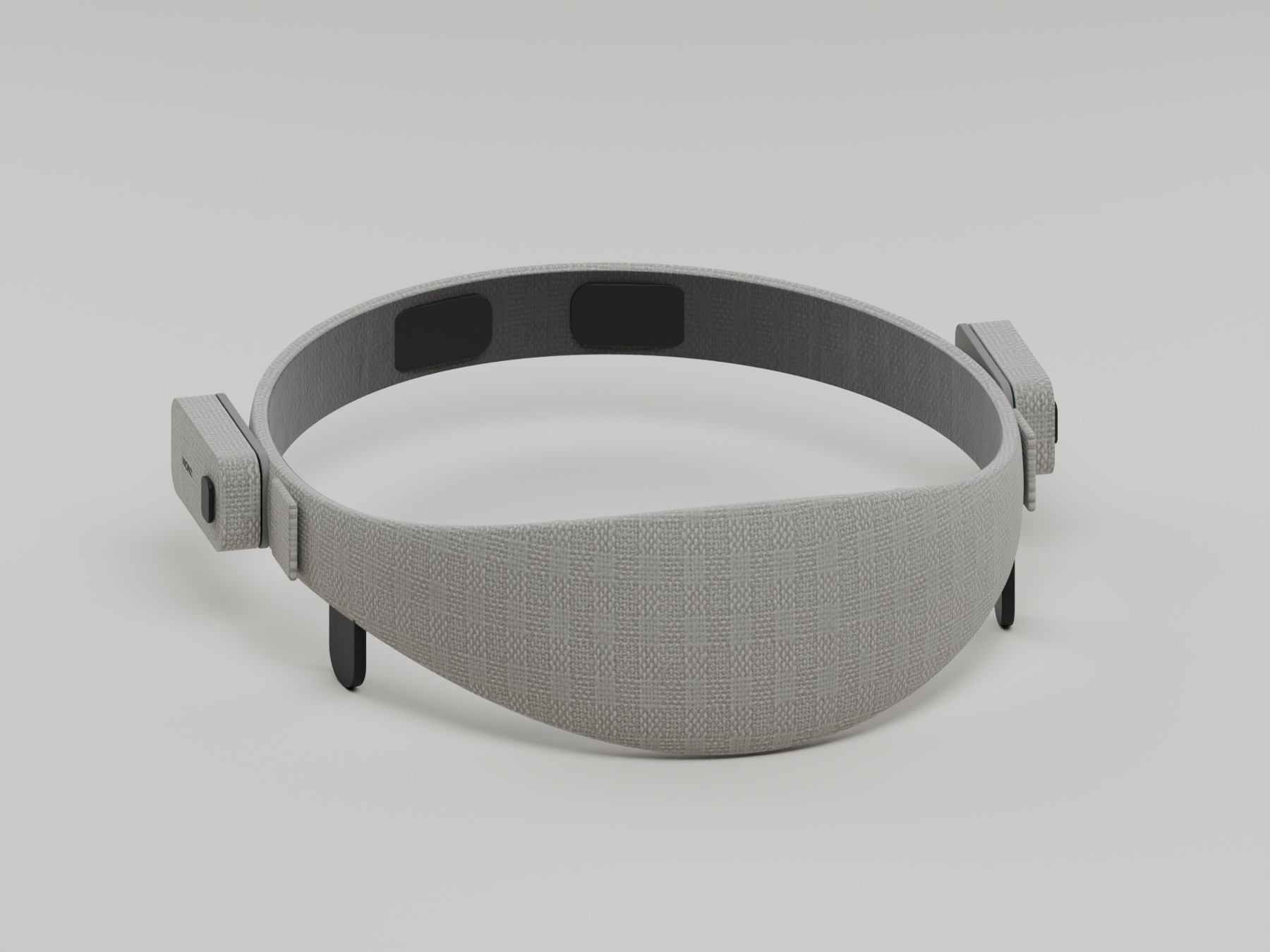

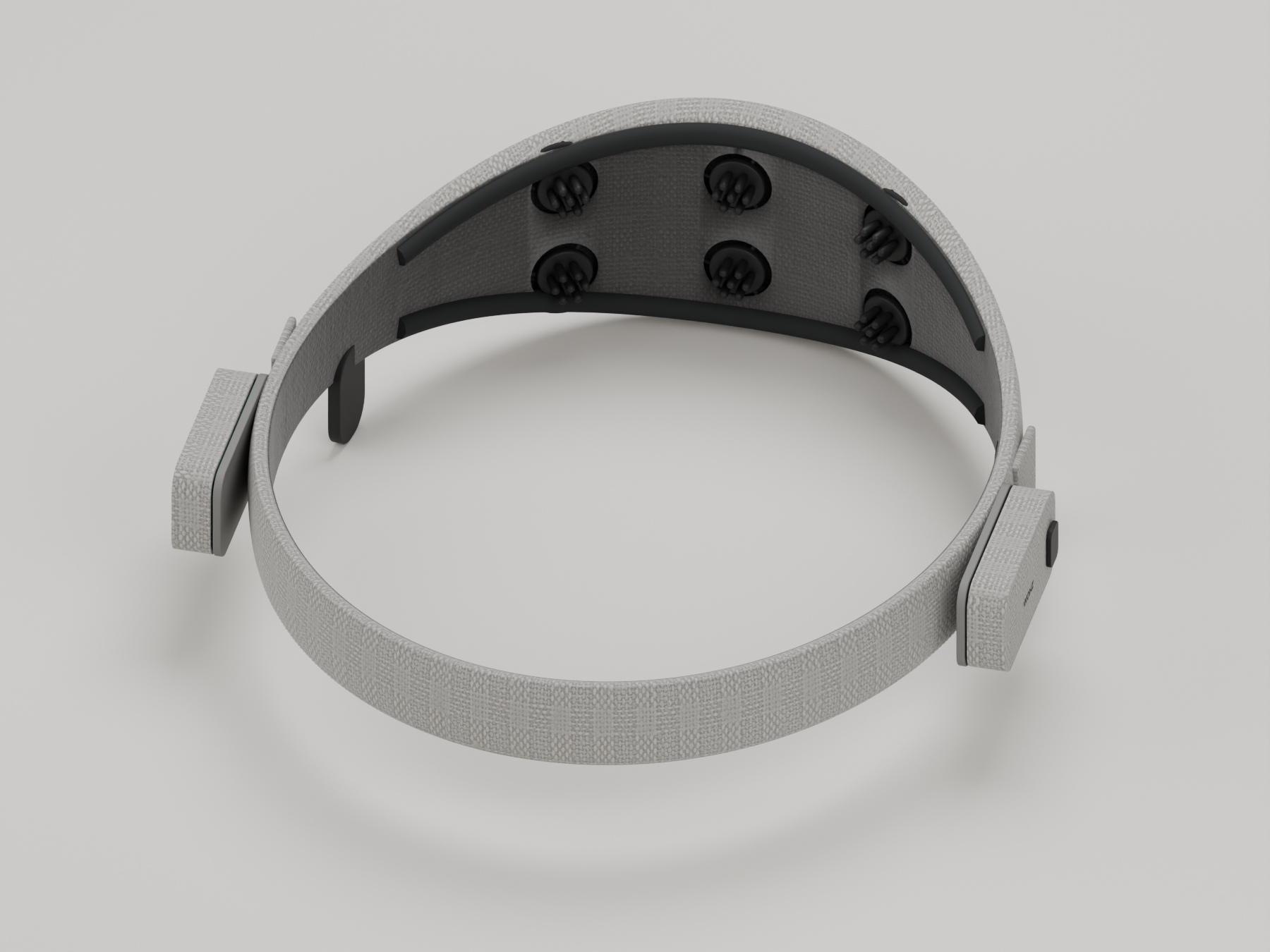

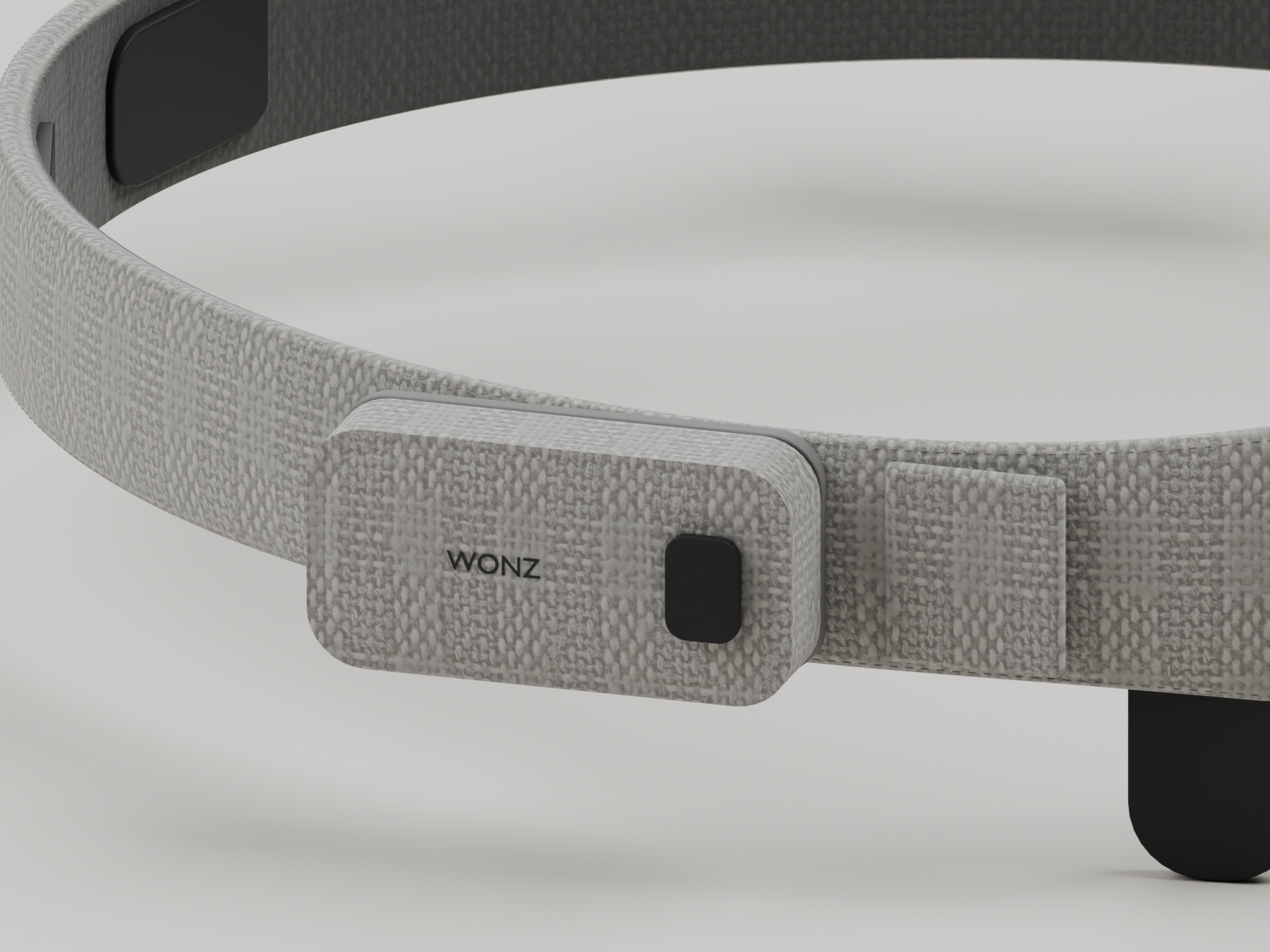

上一版:C1 模型 · C1 Blender 源文件 · C1 整体棚拍 · C1 内侧 · C1 织物细节
摄影棚环境:Poly Haven / Studio Small 09。织物基础贴图:Poly Haven / Fabric Pattern 07(Rob Tuytel),经配色与尺度调整;均按 CC0 使用。three.js 按 MIT 许可使用。
C3 · 2026-09-20
